Pour expérimenter les
différents composants commme les alernateurs ou les ponts de
diode, nous avons utilisé le boitier BORA et le logiciel
Syncronie. Synchronie est un logiciel qui permet d'enregister les

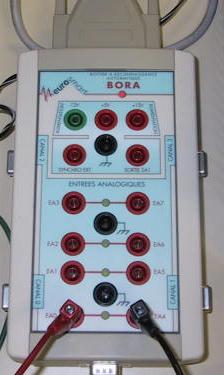

variations de tensions aux bornes du boitier BORA. Le boitier BORA est
connecté à l'ordinateur. Grâce à ce
système, il est possible de faire une acquisition des variations
de tension en fonction du temps, et donc de voir l'oscillogramme d'une
tension alternative.
pour
tester le fonctionnement des alternateurs, nous avons utilisé
une petite dynamo que nous avons relié à un ordinateur
pas l'intermédiaire du boitier BORA.
Et voici le logiciel Synchronie qui est utilisé pour faire les acquisitions.
Après cette brève exposition du
matériel que nous allons utiliser, nous allons
expérimenter une dynamo
Pour cette expérience,
nous avons branché la dynamo sur l'entrée EA0 et la masse
du boitier BORA. ensuite nous avons lancé une acquisition.

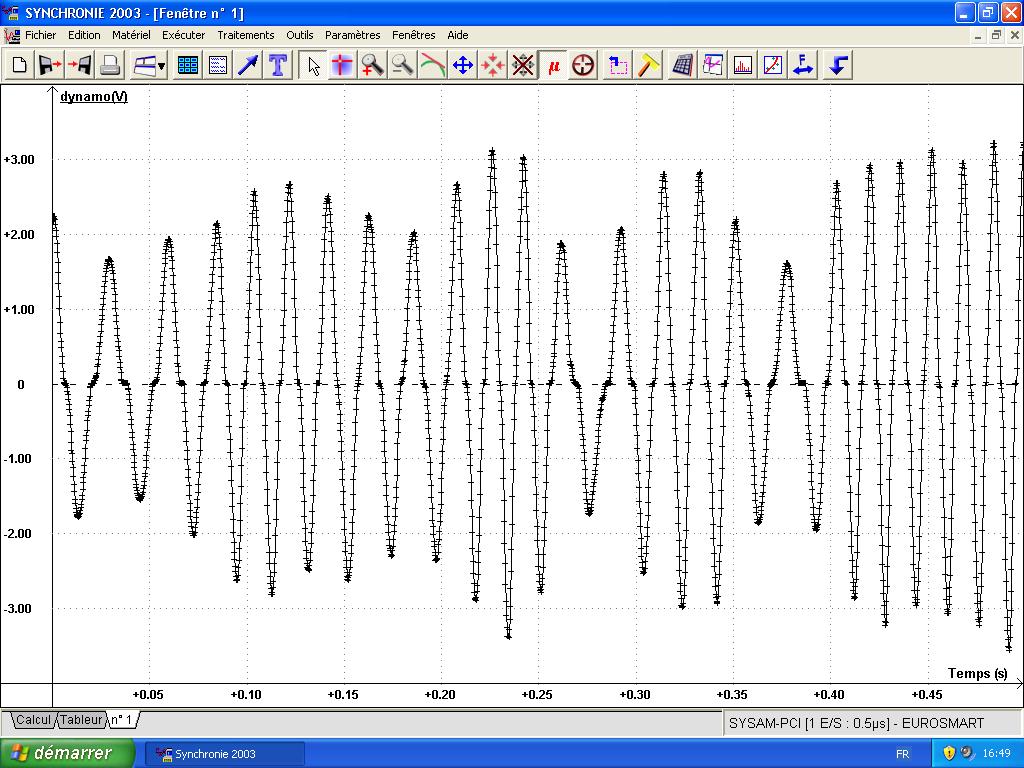

voila l'enregistrement que nous avons eu
Sur cette acquisition, nous constatons que la tension maximale moyenne est de 2.5V. La tension efficace est donc de 2.5/ 2
donc Veff = 1.8V
De plus, nous mesurons la période de 10 signaux sinusoidaux. 10
signaux durent 230ms donc d'après la formule de la
fréquence, la fréquence est de 43Hz, valeur assez proche
de celle d'EDF.
